- 產品名稱：
- 硬質合金燒結石墨舟
- 產品類型：
- 石墨舟皿
- 產品品牌：
- 捷誠
- 產品簡介：
- 一種槽型石墨舟皿，它包括若干條具有相對的兩槽面和底部支撐凸起的W型雙向斜槽、底面、上端面、內側面、外側面和與上端面相對的止口，相對的兩槽面上分別設計有至少一條排氣通槽，底部支撐凸起與相對的兩槽面的相交處分別設計有一條棱角保護槽。底面在任兩個相鄰的W型雙向斜槽形成的突出部的下部設計有平行于W型雙向斜槽、截面形狀為近似Λ形的通槽。本實用新型使硬質合金長條薄片產品在氫氣脫膠和真空燒結過程中均勻脫膠，避免產品翹曲變形的并且產品裝載量大且耗材少。
-
-
捷誠石墨0769-89392518更多信息資訊掃描二維碼咨詢了解
為你推薦
產品詳情

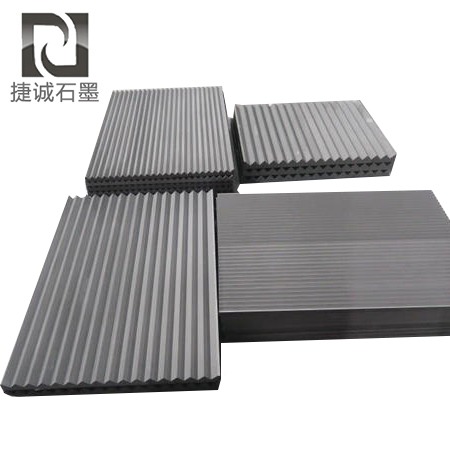

硬質合金燒結石墨舟

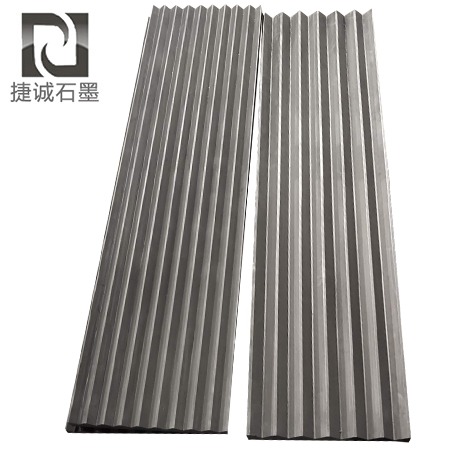

一種槽型石墨舟皿，它包括若干條具有相對的兩槽面和底部支撐凸起的W型雙向斜槽、底面、上端面、內側面、外側面和與上端面相對的止口，相對的兩槽面上分別設計有至少一條排氣通槽，底部支撐凸起與相對的兩槽面的相交處分別設計有一條棱角保護槽。底面在任兩個相鄰的W型雙向斜槽形成的突出部的下部設計有平行于W型雙向斜槽、截面形狀為近似Λ形的通槽。本實用新型使硬質合金長條薄片產品在氫氣脫膠和真空燒結過程中均勻脫膠，避免產品翹曲變形的并且產品裝載量大且耗材少。

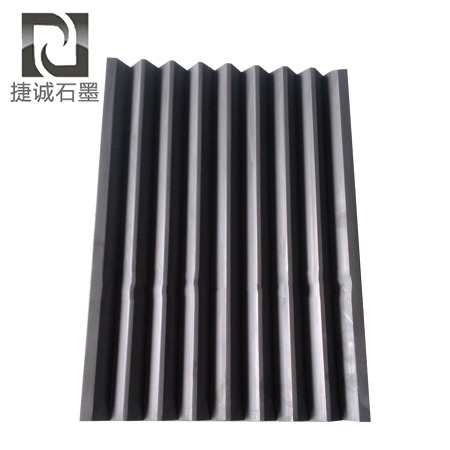

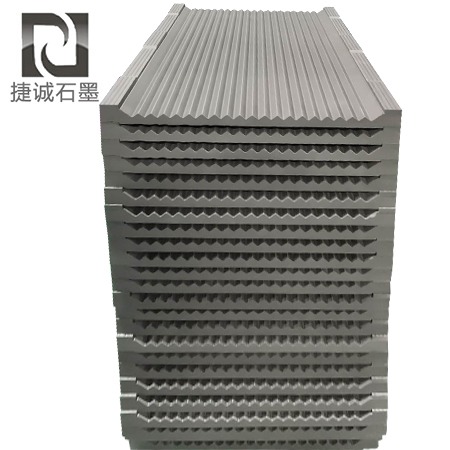

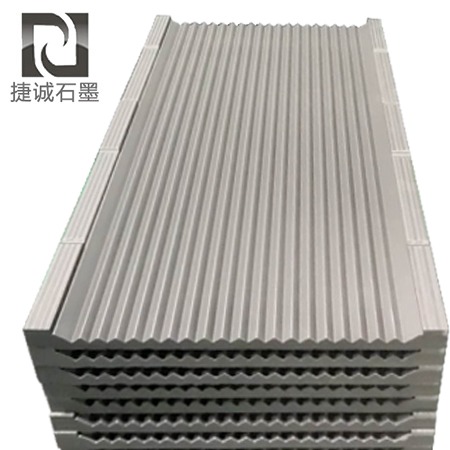

薄型石墨舟皿，包括單面布置有如干載棒槽W的舟皿體、墊塊和帶有一定錐度的定位銷，舟皿體平行載棒槽W的兩端分別開有凹槽，墊塊下端凸臺與凹槽配合，定位銷穿過凹槽中間的定位孔和墊塊下端凸臺中間的定位孔；載棒槽W的底部到舟皿體的底面的距離、頂部到舟皿體的底部臺面的距離、墊塊頂面到其上凸臺面的距離、墊塊與舟皿體配合后的其頂面到舟皿體底部臺面的距離分別為2.0-8毫米、3-16毫米、3.8-12毫米、6.8-28毫米；載棒槽W的槽間距、槽底寬、槽高、夾角分別為2.6-12.4毫米、0.2-3毫米、1.2-9毫米、50°-60°；本實用新型既提高燒結爐單爐產量，延長舟皿的實際使用壽命，又節約舟皿材料。
